Risikoprävention

Fehlplatzierung und -positionierung von zentralvenösen Kathetern

Zu den Hauptrisiken einer falschen Positionierung von zentralvenösen Kathetern gehören Infektionen, Blutungen, Gefäß- oder Organperforationen sowie Schwierigkeiten beim Entfernen des Produkts. Eine Katheterfehlplatzierung kann außerdem zu katheterassoziierten Blutstrominfektionen und Thrombosen führen, was schwerwiegende Komplikationen wie Sepsis oder Lungenembolien nach sich ziehen kann. Unverzügliches Erkennen und Korrigieren einer falschen Katheterpositionierung sind ausschlaggebend, um Risiken zu reduzieren und das Behandlungsergebnis zu verbessern.

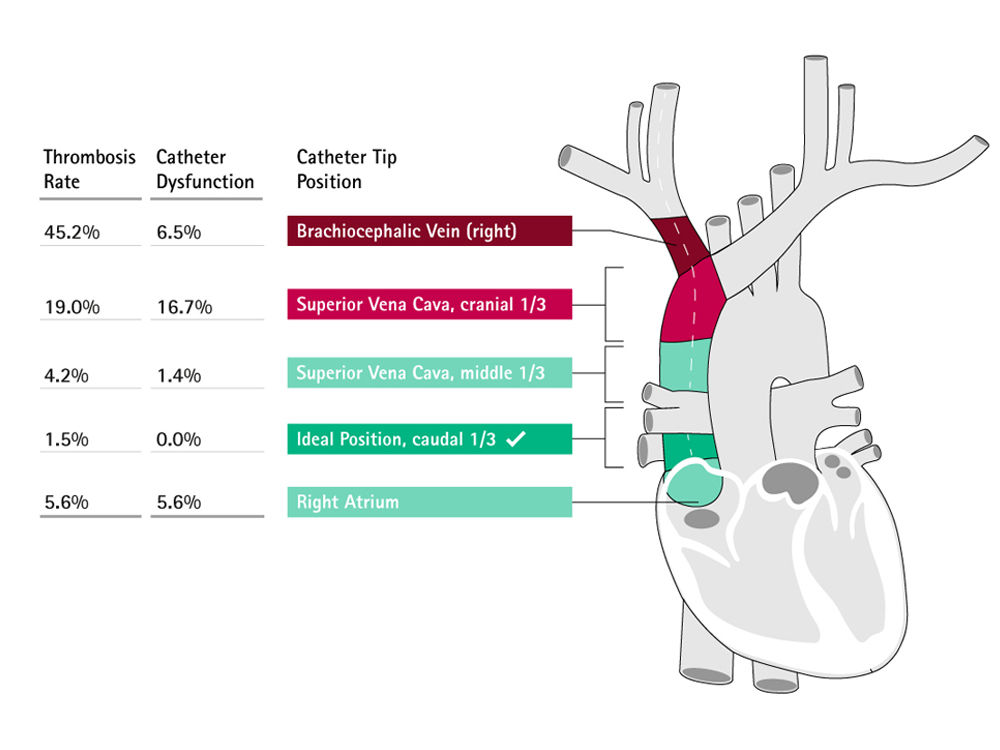

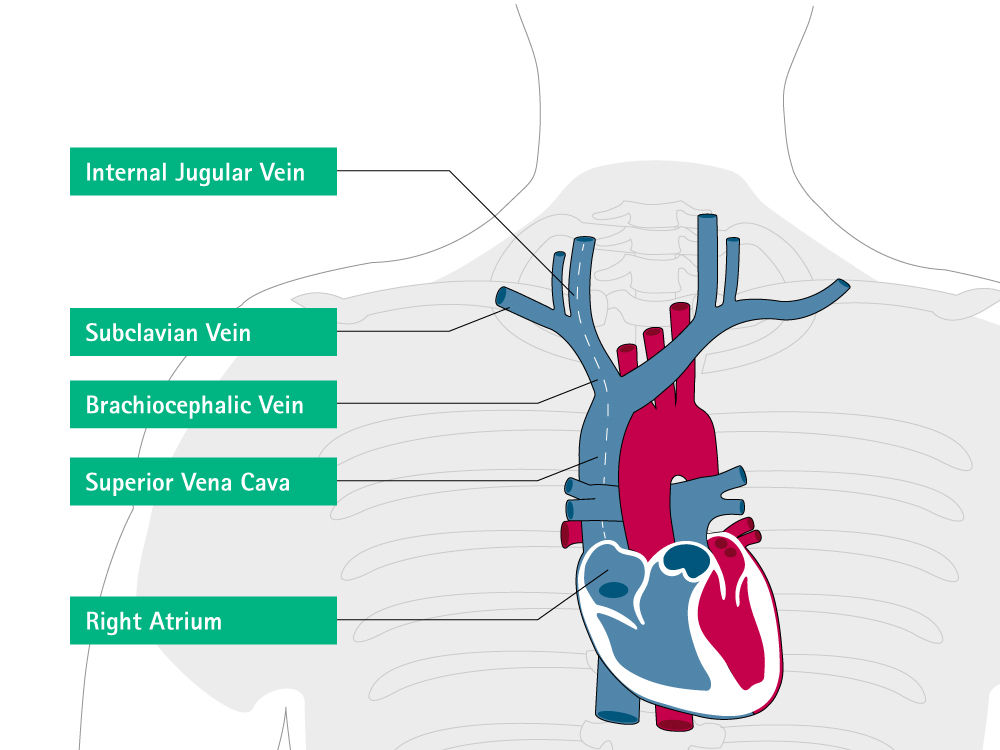

Schema der Katheterspitzenpositionierung Caers J, Fontaine C,Vinh-Hung V et al (2005) Catheter tip position as a risk factor for thrombosis associated with the use of subcutaneous infusion ports. Support Care Cancer 13:325-331​

Zusammenhang zwischen der Position der Katheterspitze und der Komplikationsrate



Position der Katheterspitze

Anzahl der Patienten

Venöse Thrombose

 Funktionsprobleme

Vena Brachiocephalica3245,2 %6,5 %
SVC kranial 1/34219%16,7 %
SVC Mitte 1/31424,2 %1,4 %
SVC kaudal 1/3661,5 %0%
Rechter Vorhof oder Vena Cava Inferior185,5 %5,6 %

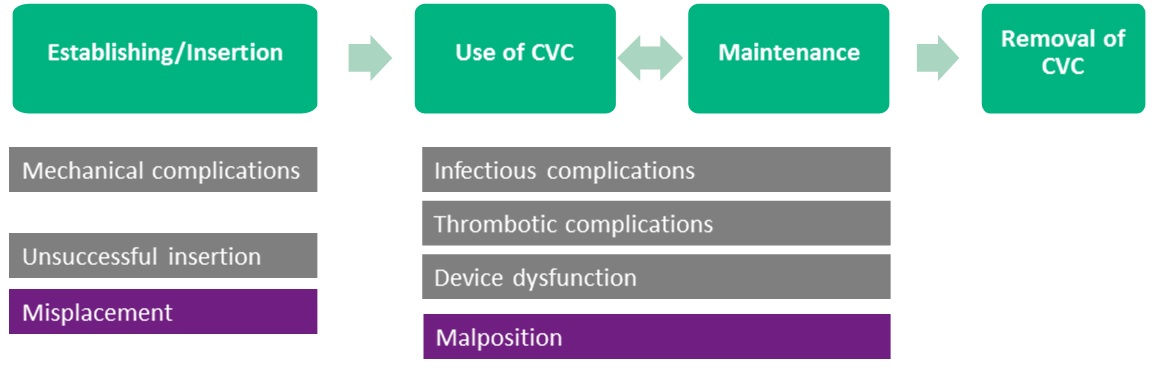

grafische-fehlplatzierung-eine-der-häufigsten-komplikationen

V. jugularis rechts

Kanülierung der rechten V. jugularis interna: n = 1023 (63,2 %)

V. jugularis links

Kanülierung der linken V. jugularis interna: n = 104 (6,4 %)

V. subclavia rechts

Kanülierung der rechten V. subclavia: n = 287 (17,7 %)

V. subclavia links

Kanülierung der linken V. subclavia: n = 37 (2,3 %)

Drei sich schneidende Kreise, die jeweils die Wörter „Patient“, „Produkt“ und „Arzt“ enthalten



Intravaskuläre Fehlplatzierung

Extravaskuläre Fehlplatzierung

Arteria carotisEpiduralraum
Vena azygosPerikard
Persistierende linke Vena cava superiorPleuraspalt
Vena thoracica interna (Brustwandvene)Mediastinum
Vena vertebralis (Wirbelvene)Ductus thoracicus

Geschätzte Kosten (Zeit, Material, Personal) für Diagnostik, Therapieverzögerung und notwendiges Management bei falsch platzierten zentralvenösen Zugängen (CVADs).

Klinische Folgen

Klinische Untersuchung und Behandlung

Zusätzlicher Krankenhausaufenthalt und Kosten

Komplikationen im Zusammenhang mit der Anwendung von CVADs

1.  Katheterdysfunktion

2. Verzögerung der Therapie

Bildgebung zur Erkennung eines fehlplatzierten Katheters, Röntgenaufnahme der Brust, alternativ CT oder MRT

+ ∼ +++


Entfernung des Katheters je nach Schweregrad (am Krankenbett, interventionell-radiologisch oder chirurgisch)

Neuanlage eines Katheters

+ ∼ ++++


Interventionelle Radiologie zur Katheterentfernung

+++

Komplikationen im Zusammenhang mit der Fehlplatzierung

Arteria carotis: Hypotonie, hämorrhagischer Schock

Vena azygos: Pleurale Diffusion, Lungenödem, Dyspnoe, Brustschmerzen, Rückenschmerzen

Perikard: Tödliches Kammerflimmern

Individuelle chirurgische oder nicht-chirurgische Behandlung des betroffenen Organs oder Gewebes

++ ∼ ++++

Austritt von Medikamenten in umliegendes Gewebe

Nicht-chirurgische oder chirurgische Behandlung bei Extravasation

++ ∼ +++++++

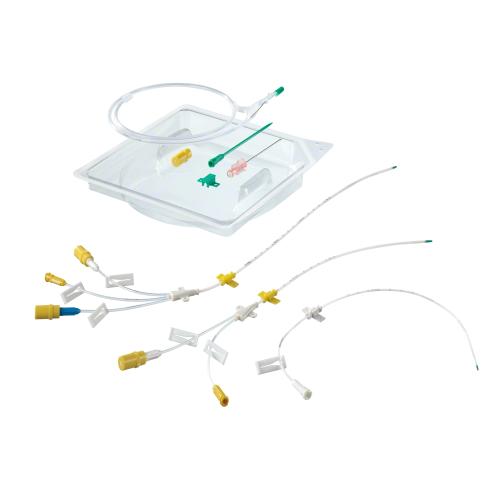

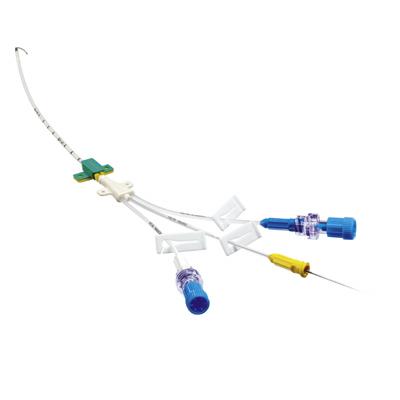

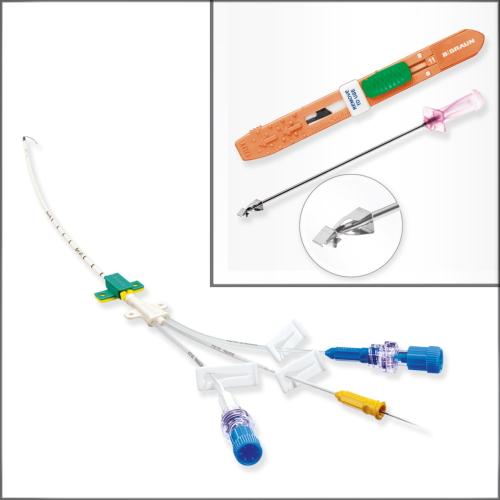

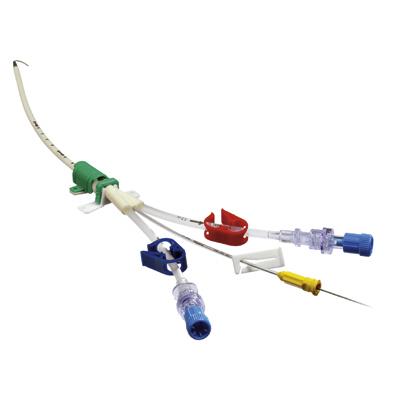

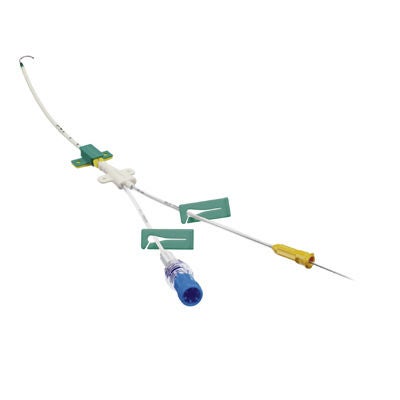

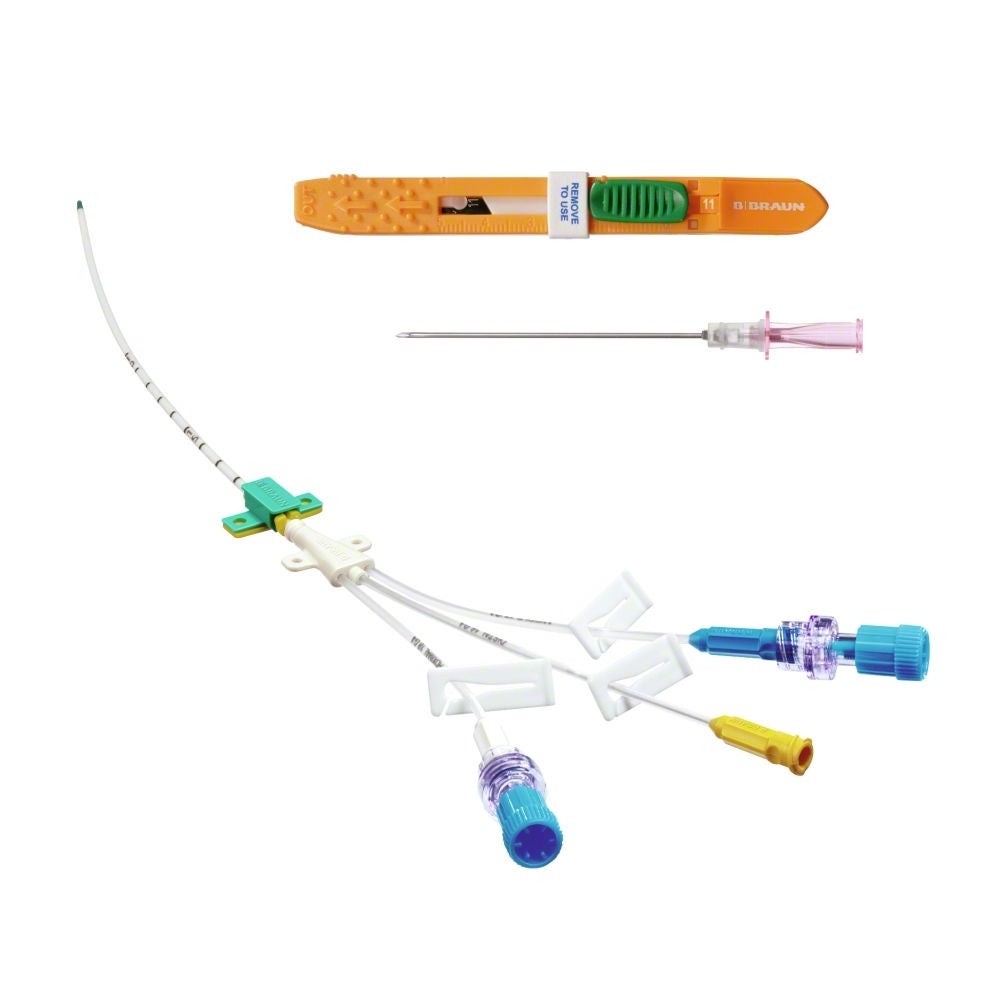

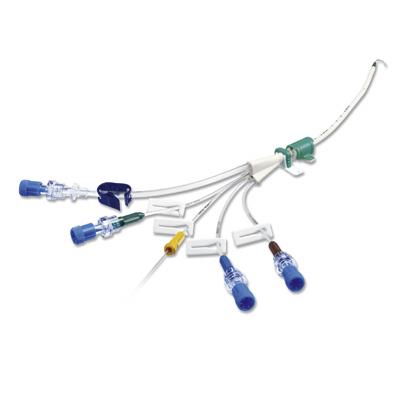

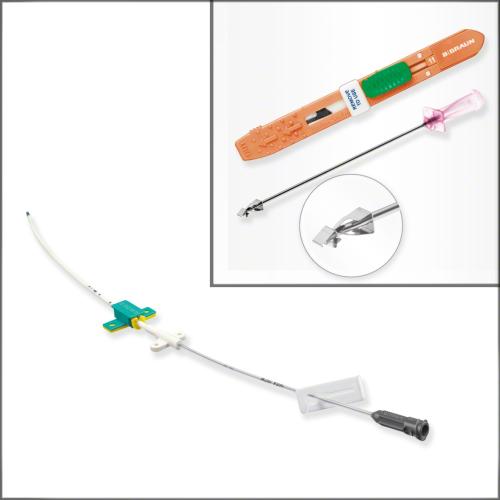

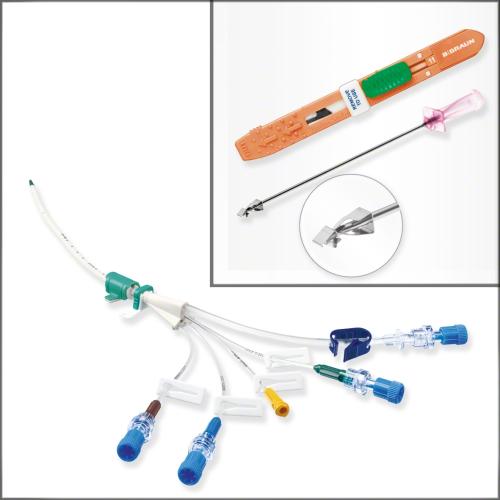

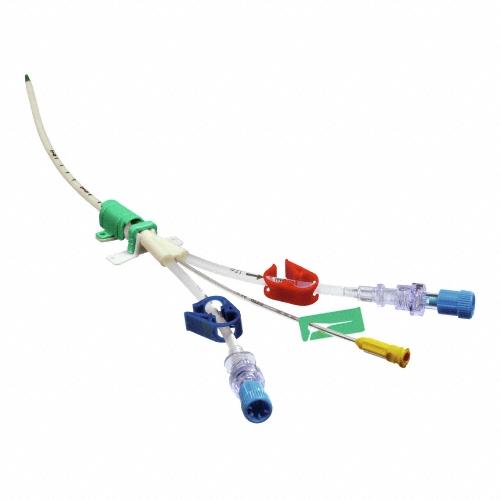

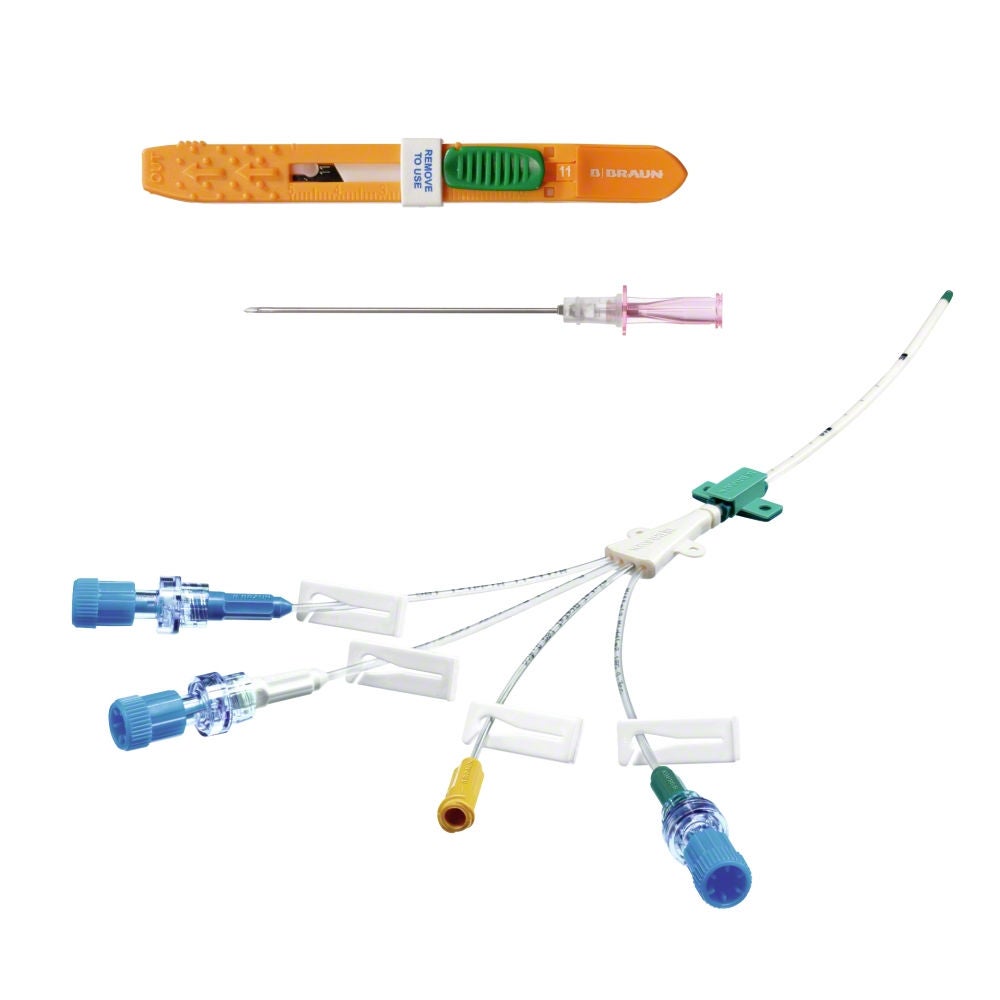

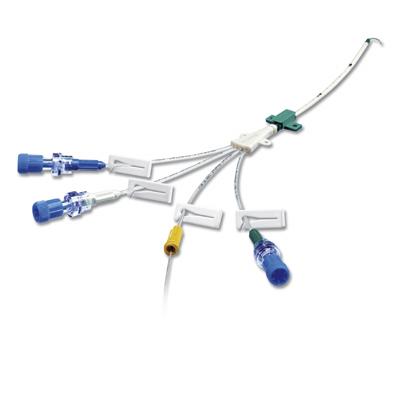

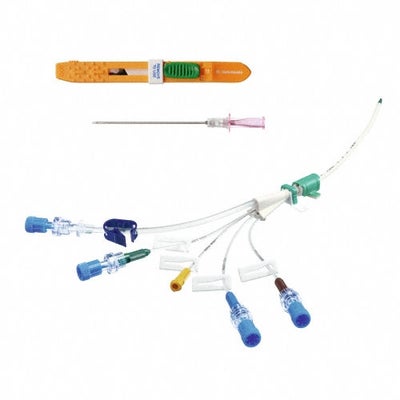

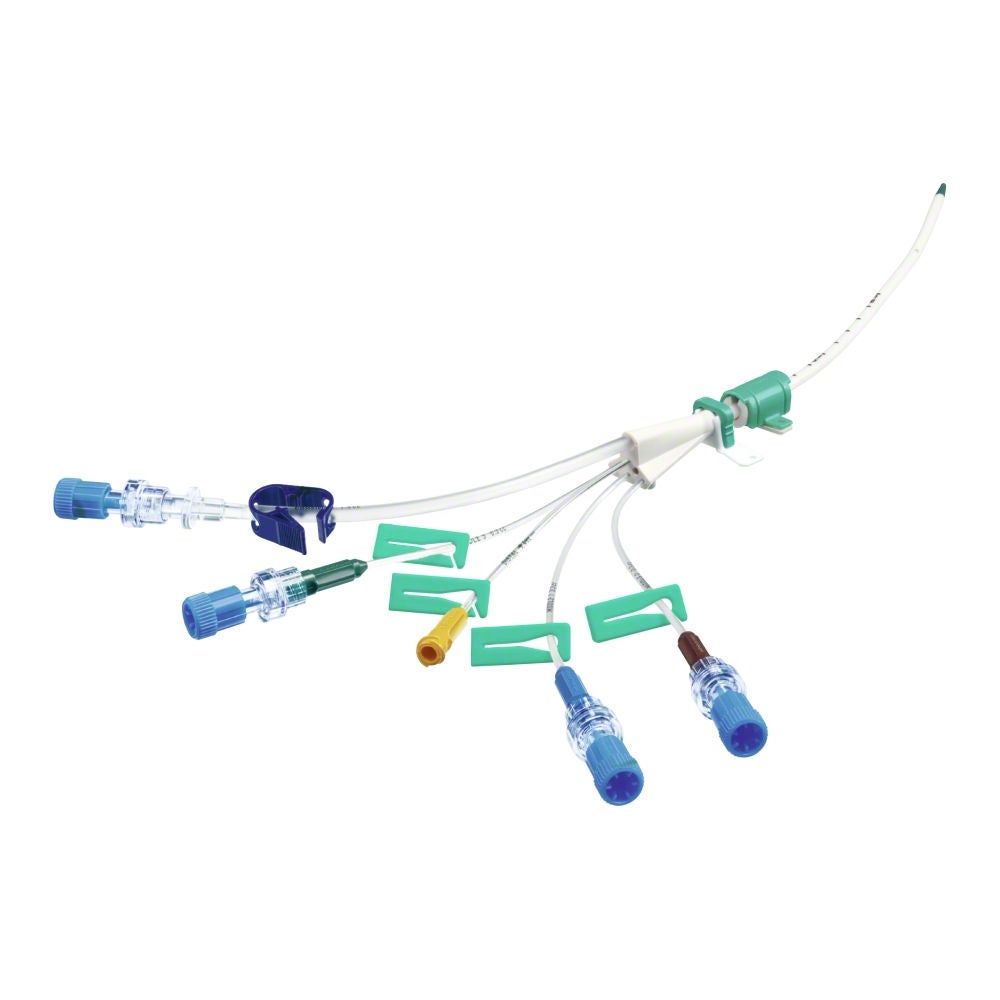

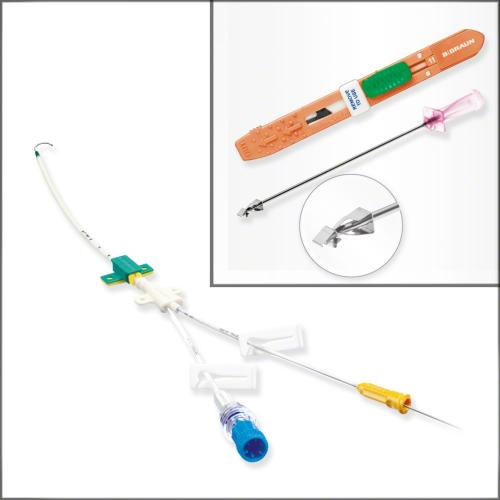

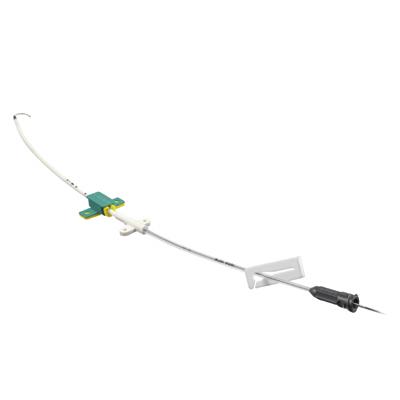

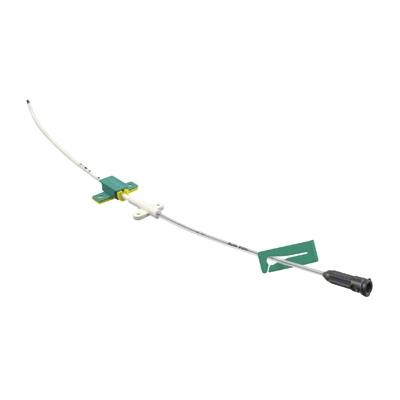

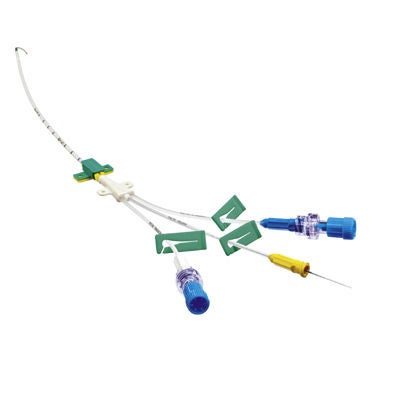

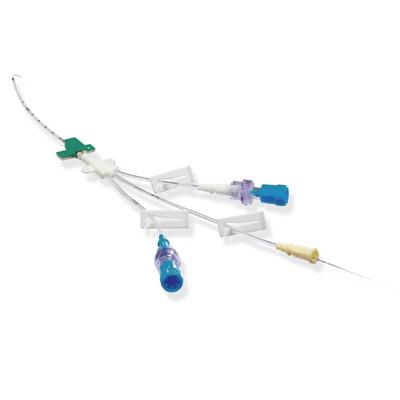

Zentrale Venenkatheter (ZVK)

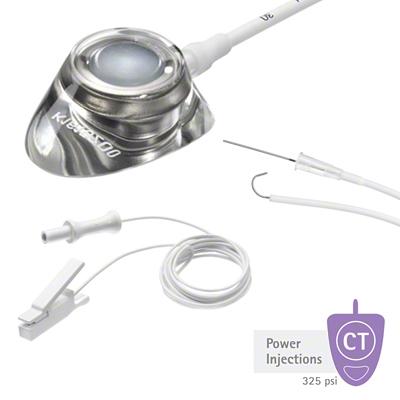

Celsite® EKG

Celsite® EKG Portkathetersysteme sind für alle Behandlungen indiziert, die eine langfristige intermittierende oder kontinuierliche intravenöse Infusion erfordern.Das Portkathetersystem dient zur intravenösen Verabreichung von z. B. Chemotherapie, Antibiotika, antiviralen Arzneimitteln und parenteraler Ernährung sowie zur Blutentnahme und Transfusion.Celsite® EKG ermöglicht eine akkurate Platzierung des Katheters in die obere Vena Cava ohne intraoperative Röntgenkontrolle. Die Lage der Katheterspitze wird durch die intravasale EKG-Ableitunganhand der P-Welle bestimmt. Die korrekte & akkurate Lage des Katheters ermöglicht die Reduktion von Langzeit Komplikationen (z. B. Thrombosen1).Besondere MerkmaleAkkurate Positionierung des Katheters durch intravasale EKG AbleitungKompaktes Design mit großem Septum und röntgensichtbarer CT-Markierung am KammerbodenHochdruckbeständig bis 325 psi (22,4 bar)Allgemeine FunktionenUmfangreiches Produktprogramm an röntgenkontrastgebenden Silikon- und Polyurethankathetern mit Längenskalierung und atraumatischer Spitze für eine einfache, präzise und sichere ImplantationAnatomische Form und niedriges Profil erleichtern die Implantation und erhöhen den PatientenkomfortZur Implantation bei Kindern und (sehr) schlanken Patienten stehen kleine Kammern zur Verfügung.Röntgenkontrastgebender Konnektionsring mit KnickschutzZwei seitliche Öffnungen ermöglichen eine einfache und sichere PortfixierungKomprimierte Silikonmembran für einen zuverlässigen Septumverschluss nach PunktionTitankammer für Druckstabilität und verbesserte SicherheitBedingt MR-sicher – Patienten können unter definierten Bedingungen (siehe GIF) sicher gescannt werdenLatex-, PVC- und DEHP-freiPortsets für folgende Implantationstechniken stehen zur Verfügung Seldinger Technik via V. subclavia oder jugularisChirurgische Präparation (Venae Sectio der V. cephalica)1) Caers J., Support Care Cancer (2005) 13:325-331

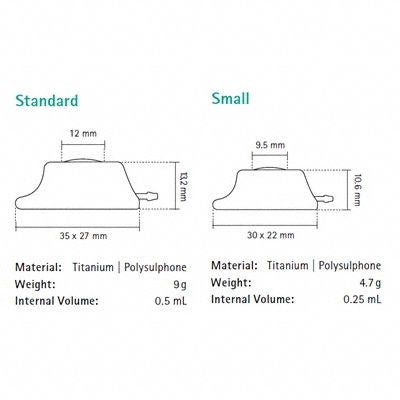

Celsite® PSU

Celsite® PSU Portkathetersysteme sind bei allen Behandlungen indiziert, die eine mittel- bis langfristige intermittierende oder kontinuierliche intravenöse Infusion erfordern.Das Portkathetersystem dient zur intravenösen Verabreichung von z. B. Chemotherapie, Antibiotika, antiviralen Arzneimitteln und parenteraler Ernährung sowie zur Blutentnahme und -transfusion. Celsite® PSU hat ein Polysulfon-Gehäuse mit Titankammer und ist geeignet für Hochdruckinjektionen bis 325 psi (22,4 bar).ProduktmerkmaleUmfangreiches Produktprogramm an röntgenkontrastgebenden Silikon- und Polyurethankathetern mit Längenskalierung und atraumatischer Spitze für eine einfache, präzise und sichere ImplantationAnatomische Form und niedriges Profil erleichtern die Implantation und erhöhen den PatientenkomfortHergestellt aus leichtem PolysufonZur Implantation bei Kindern und (sehr) schlanken Patienten stehen kleine Kammern zur VerfügungEinfache und sichere Konnektion von Port und KatheterRöntgenkontrastgebender Konnektionsring mit KnickschutzDrei seitliche Öffnungen ermöglichen eine einfache und sichere PortfixierungKomprimierte Silikonmembran für einen zuverlässigen Septumverschluss nach PunktionTitankammer für Druckstabilität und verbesserte SicherheitBedingt MR-sicher – Patienten können unter definierten Bedingungen (siehe GIF) sicher gescannt werdenLatex-, PVC- und DEHP-freiPortsets für folgende Implantationstechniken stehen zur Verfügung Seldinger Technik via V. subclavia oder jugularisBraunülentechnikOver-the-wire TechnikChirurgische Präparation (Venae Sectio der V. cephalica)

Celsite® Epoxid

Celsite® Epoxid Portkathetersysteme sind bei allen Behandlungen indiziert, die eine langfristige intermittierende oder kontinuierliche intravenöse Infusion erfordern.Das Portkathetersystem dient zur intravenösen Verabreichung von z. B. Chemotherapie, Antibiotika, antiviralen Arzneimitteln und parenteraler Ernährung sowie zur Blutentnahme und Transfusion.Der Port hat ein Epoxid-Gehäuse mit Titankammer und ist geeignet für Hochdruckinjektionen bis 325 psi (22,4 bar).Besondere MerkmaleKompaktes Kammerdesign mit großem Septum für die Portpunktion und röntgensichtbarer CT-Markierung3 verschiedene Kammergrößen stehen zur Verfügung (Babyports, Brachialports und Ports für Kinder und kachektische Patienten)ProduktmerkmaleUmfangreiches Produktprogramm an röntgenkontrastgebenden Silikon- und Polyurethankathetern mit Längenskalierung und atraumatischer Spitze für eine einfache, präzise und sichere ImplantationAnatomische Form und niedriges Profil erleichtern die Implantation und erhöhen den PatientenkomfortEinfache und sichere Konnektion von Port und KatheterRöntgenkontrastgebender Konnektionsring mit KnickschutzZwei seitliche Öffnungen ermöglichen eine einfache und sichere PortfixierungKomprimierte Silikonmembran für einen zuverlässigen Septumverschluss nach PunktionTitankammer für Druckstabilität und verbesserte SicherheitBedingt MR-sicher – Patienten können unter definierten Bedingungen (siehe GIF) sicher gescannt werdenLatex-, PVC- und DEHP-freiPortsets für folgende Implantationstechniken stehen zur Verfügung Seldinger Technik via V. subclavia oder jugularis oder V. basilica (brachial)BraunülentechnikOver-the-wire TechnikChirurgische Präparation (Venae Sectio der V. cephalica)

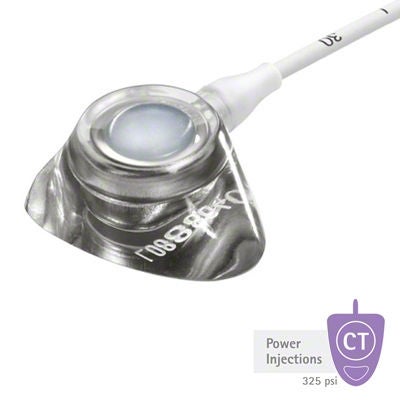

Celsite® Discreet

Celsite® Discreet Portkathetersysteme sind bei allen Behandlungen indiziert, die eine mittel- bis langfristige intermittierend oder kontinuierlich intravenöse Infusion erfordern.Das Portkathetersystem dient zur intravenösen Verabreichung von z. B. Chemotherapie, Antibiotika, antiviralen Arzneimittel und parenteraler Ernährung sowie zur Blutentnahme und -transfusion.Der patentierte 90° Winkel der Celsite® Discreet Ausgangskanüle reduziert das Risiko der Dislokation und die damit verbundene Obstruktion durch Knicken des Katheters. Zusätzlich unterstützt das besondere Port-Design eine vertikale Inzision für eine schnellere Heilung und diskretere Narbe.Besondere MerkmalePrävention von Port-Dislokation durch patentierten 90° Winkel der AusgangskanüleUnterstützt eine vertikale Inzision für eine schnellere Heilung und diskretere NarbeKompakte Portausführung mit vergrößertem PunktionsbereichErhältlich mit röntgensichtbarer CT-Markierung am Portboden (außer US- Markt)Hochdruckbeständig bis 325 psi (22,4 bar)Allgemeine FunktionenNur ein Nahtloch für die Port-Fixierung auf Grund des reduzierten Risikos der PortrotationenTitankammer zur verbesserten SicherheitAuch in kleinen Größen erhältlich um Implantation bei pädiatrischen und untergewichtigen Patienten zu erleichternHochdichtes Silikonseptum zur zuverlässigen Punktion und längerer Lebensdauer des PortsystemsRöntgenkontrastgebender Katheter mit Längenskalierung für eine einfache, präzise und sichere ImplantationAtraumatisch abgerundete KatheterspitzeZuverlässiger, röntgenkontrastgebender Konnektionsring mit KnickschutzBedingt MR-sicher, Latex-, DEHP- und PVC- freiVerfügbare ImplantationstechnikenSeldinger

Celsite® Baby / Brachial

Celsite® Baby / Brachial Portkathetersysteme sind für alle Behandlungen indiziert, die eine mittel- bis langfristige intermittierend oder kontinuierlich venöse Infusion erfordern.Das Portkathetersystem dient zur intravenösen Verabreichung von z. B. Chemotherapie, Antibiotika, antivirale Arzneimittel und parenterale Ernährung sowie zur Blutentnahme und Transfusion.Der sehr flache Celsite® Babyport® ist für Babys, Kleinkindern oder kachektischen Erwachsene indiziert. Celsite® Baby / Brachial zur brachialen Implantation mit kleinstmöglicher Hauttasche für eine komfortable und ästhetische Unter- oder Oberarm-Platzierung.Besondere MerkmaleKompakte Portausführung mit großem Punktionsbereich im Verhältnis zur Gehäusegröße.Erhältlich mit röntgenkontrastfähige CT-Markierung (außer US- Markt) die die Injektionsleistung auf dem Röntgenbild anzeigt.Hochdruckbeständig bis zu 325 psi (22,4 bar)Allgemeine FunktionenAnatomische Form und niedrigeres Profil für einfache Einführung und PatientenkomfortTitankammer zur verbesserten SicherheitHochdichtes Silikonseptum zur zurverlässigen Punktion und längerer Lebensdauer des PortsystemsZwei seitliche Öffnungen ermöglichen die einfache Fixierung des PortsRöntgenkontrastgebender Katheter mit Längenskalierung für eine einfache, präzise und sichere ImplantationAtraumatisch abgerundete KatheterspitzeZuverlässiger, röntgenkontrastgebender Konnektionsring mit KnickschutzMRI kompatible, Latex-, DEHP- und PVC- frei

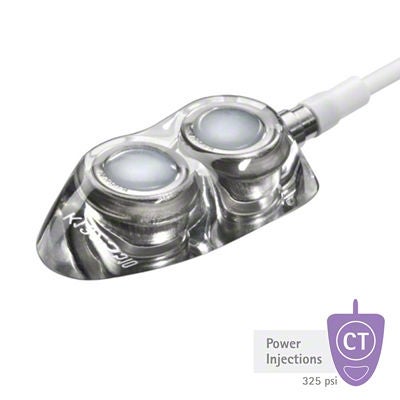

Celsite® Doppelport

Celsite® Doppelport Kathetersysteme sind bei allen Behandlungen indiziert, die eine mittel- bis langfristige intermittierend oder kontinuierlich intravenöse Infusion erfordern.Der Celsite® Doppelport kann zur simultanen Infusion von nicht kompatiblen Medikamenten verwendet werden. Das System ermöglicht auch die kontinuierliche Infusion und Bolus Injektion und ist bestimmt für alle weiteren Indikationen, die einen Doppelport benötigen. Die versetzte Silikon-Katheterspitze gewährleistet, dass Medikamente sich nicht an der Katheterspitze vermischen.Besondere MerkmaleZur simultanen Infusion von verschiedenen oder nicht kompatiblen MedikamentenDie versetzte Silikon-Katheterspitze gewährleistet, dass Medikamente sich nicht an der Katheterspitze vermischen.Für Infusionen hoher Flussraten durch Nutzung beider LuminaKompakte Portausführung mit vergrößertem PunktionsbereichErhältlich mit röntgensichtbarer CT-Markierung (außer US- Markt) die die Injektionsleistung auf dem Röntgenbild anzeigt.Bis 325 psi (22,4 bar) hochdruckbeständigAllgemeine FunktionenAnatomische Form und niedrigeres Profil für einfache Einführung und Patientenkomfort.Titankammer zur verbesserten SicherheitAuch in kleinen Größen erhältlich zur leichteren Implantation bei pädiatrischen und untergewichtigen PatientenHochdichtes Silikonseptum zur zurverlässigen Punktion und längerer Lebensdauer des PortsystemsZwei seitliche Öffnungen ermöglichen die einfache Fixierung des PortsRöntgenkontrastgebender Katheter mit Längenskalierung für eine einfache, präzise und sichere ImplantationAtraumatisch abgerundete KatheterspitzeZuverlässiger, röntgenkontrastgebender Konnektionsring mit KnickschutzMRI kompatibel, Latex-, DEHP- und PVC-frei

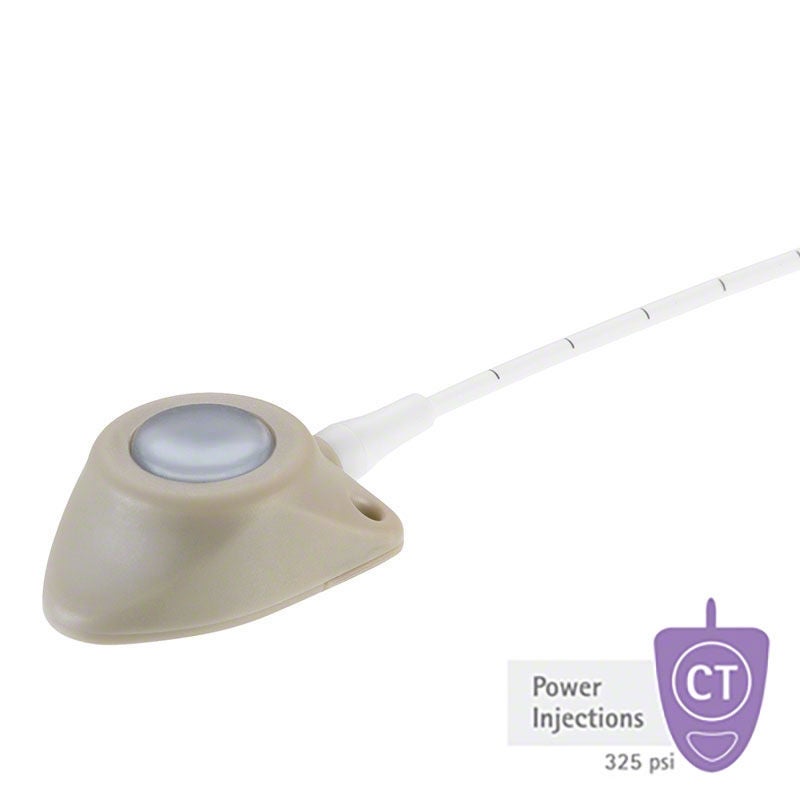

Celsite® Safety

Celsite® Safety ist ein Portkatheter-System, das bei allen Behandlungen, die eine mittel- bis langfristige intermittierende oder kontinuierliche intravenöse Infusion erfordern, indiziert ist.Sicherheitsmerkmale & VorteileGroßes, atraumatisches Septum für eine einfache und präzise PortpunktionZwei große Nahtlöcher erleichtern die PortfixierungRöntgenkontrastgebender Konnektionsring mit Knickschutz für eine einfache KonnektionLasermarkierte Polyurethan- und Silikonkatheter mit atraumatischer SpitzeReduzierter Titan-Anteil für weniger ArtefakteZusätzliche Produktmerkmale Das anatomische Design mit abgeflachter Spitze erleichtert das Einführen in die PorttaschePolyetheretherketon (PEEK) hat eine hohe chemische Beständigkeit, hervorragende Haltbarkeit und geringes EigengewichtPEEK ist röntgendurchlässig, allergiefrei und metallfreiCelsite® Safety ist hochdruckbeständig für Kontrastmittelinjektionen mit bis zu 22,4 barAlle Celsite® Safety Ports haben eine CT-Markierung für eine eindeutige Identifizierung als HochdruckportPerkutanes Implantationszubehörset mit SicherheitskomponentenDas komplette Implantationszubehör für die perkutane Implantation erfüllt die Anforderungen der TRBA 250 zur Verringerung des Risikos von Nadelstichverletzungen (NSV).Surecan® Safety ist eine hochdruckbeständige Sicherheitsportkanüle und kann für Kontrastmittelinjektionen mit bis zu 325 PSI (22,4 bar) verwendet werdenSafecan™ Safety ist eine echogene Sicherheitspunktionskanüle und vereinfacht die ultraschallgesteuerte Punktion

Referenzen

  1. Ho C, Spry C. Central Venous Access Devices (CVADs) and Peripherally Inserted Central Catheters (PICCs) for Adult and Pediatric Patients: A Review of Clinical Effectiveness and Safety 2017.
  2. M. Pittiruti, A. La Greca, G. Scoppettuolo. The Electrocardiographic Method for Positioning the Tip of Central Venous Catheters. undefined 2011.
  3. Graham AS, Ozment C, Tegtmeyer K, Lai S, Braner DAV. Videos in clinical medicine. Central venous catheterization. N Engl J Med 2007; 356: e21. https://doi.org/10.1056/NEJMvcm055053.
  4. Gibson F, Bodenham A. Misplaced central venous catheters: applied anatomy and practical management. British journal of anaesthesia 2013; 110: 333–46. https://doi.org/10.1093/bja/aes497.
  5. Schutz JCL, Patel AA, Clark TWI, et al. Relationship between chest port catheter tip position and port malfunction after interventional radiologic placement. Journal of vascular and interventional radiology: JVIR 2004; 15: 581–87. https://doi.org/10.1097/01.rvi.0000127890.47187.91.
  6. Caers J, Fontaine C, Vinh-Hung V, et al. Catheter tip position as a risk factor for thrombosis associated with the use of subcutaneous infusion ports. Supportive care in cancer: official journal of the Multinational Association of Supportive Care in Cancer 2005; 13: 325–31. https://doi.org/10.1007/s00520-004-0723-1.
  7. Kornbau C, Lee KC, Hughes GD, Firstenberg MS. Central line complications. International Journal of Critical Illness and Injury Science 2015; 5: 170–78. https://doi.org/10.4103/2229-5151.164940.
  8. McGee DC, Gould MK. Preventing complications of central venous catheterization. N Engl J Med 2003; 348: 1123–33. https://doi.org/10.1056/NEJMra011883.
  9. Rossetti F, Pittiruti M, Lamperti M, Graziano U, Celentano D, Capozzoli G. The intracavitary ECG method for positioning the tip of central venous access devices in pediatric patients: results of an Italian multicenter study. The journal of vascular access 2015; 16: 137–43. https://doi.org/10.5301/jva.5000281.
  10. Pelagatti C, Villa G, Casini A, Chelazzi C, Gaudio AR de. Endovascular electrocardiography to guide placement of totally implantable central venous catheters in oncologic patients. The journal of vascular access 2011; 12: 348–53. https://doi.org/10.5301/JVA.2011.8380.
  11. Parienti J-J, Mongardon N, Mégarbane B, et al. Intravascular Complications of Central Venous Catheterization by Insertion Site. N Engl J Med 2015; 373: 1220–29. https://doi.org/10.1056/NEJMoa1500964.
  12. Wang L, Liu Z-S, Wang C-A. Malposition of Central Venous Catheter: Presentation and Management. Chin Med J (Engl) 2016; 129: 227–34. https://doi.org/10.4103/0366-6999.173525.
  13. Smit JM, Raadsen R, Blans MJ, Petjak M, van de Ven PM, Tuinman PR. Bedside ultrasound to detect central venous catheter misplacement and associated iatrogenic complications: a systematic review and meta-analysis. Critical care (London, England) 2018; 22: 65. https://doi.org/10.1186/s13054-018-1989-x.
  14. Roldan CJ, Paniagua L. Central Venous Catheter Intravascular Malpositioning: Causes, Prevention, Diagnosis, and Correction. West J Emerg Med 2015; 16: 658–64. https://doi.org/10.5811/westjem.2015.7.26248.
  15. Fletcher SJ, Bodenham AR. Safe placement of central venous catheters: where should the tip of the catheter lie? British journal of anaesthesia 2000; 85: 188–91. https://doi.org/10.1093/bja/85.2.188.
  16. Stas M, Mulier S, Pattyn P, Vijgen J, Wever I de. Peroperative intravasal electrographic control of catheter tip position in access ports placed by venous cut-down technique. European journal of surgical oncology: the journal of the European Society of Surgical Oncology and the British Association of Surgical Oncology 2001; 27: 316–20. https://doi.org/10.1053/ejso.2000.1047.
  17. Venugopal AN, Koshy RC, Koshy SM. Role of chest X-ray in citing central venous catheter tip: A few case reports with a brief review of the literature. Journal of anaesthesiology, clinical pharmacology 2013; 29: 397–400. https://doi.org/10.4103/0970-9185.117114.
  18. Pittiruti M, Bertollo D, Briglia E, et al. The intracavitary ECG method for positioning the tip of central venous catheters: results of an Italian multicenter study. The journal of vascular access 2012; 13: 357–65. https://doi.org/10.5301/JVA.2012.9020.
