Xperius® Onvision® – Needle Tip Tracking System

Xperius® Onvision® – das innovative Needle Tip Tracking System

2017 schlossen B. Braun und Royal Philips eine auf mehrere Jahre ausgerichtete strategische Allianz, um die Durchführung ultraschallgestützter Nervenblockaden und Gefäßzugänge zu verbessern.

Mit dem neuen Onvision® Needle Tip Tracking System haben B. Braun und Philips nun eine technologische Neuheit auf den Markt gebracht.

Durch moderne Chiptechnologie ermöglicht Onvision® dem regionalanästhesiologischen Anwender die Identifikation der Kanülenspitze in Echtzeit – und das sowohl in der In-Plane- als auch in der Out-Of-Plane-Technik.



Die Kanüle kann so auf einfache und intuitive Weise in die Schallebene gebracht und dort gehalten werden. Damit soll die Durchführung der Punktion schneller und sicherer erfolgen. Besonders für Anfänger sowie Ausbilder eröffnet sich hierdurch eine neue Perspektive. Aber auch Fortgeschrittene können bei schwierigen und schlecht sichtbaren Gewebeverhältnissen von dieser einzigartigen Technologie profitieren.



Xperius® Onvision® – Funktionsweise

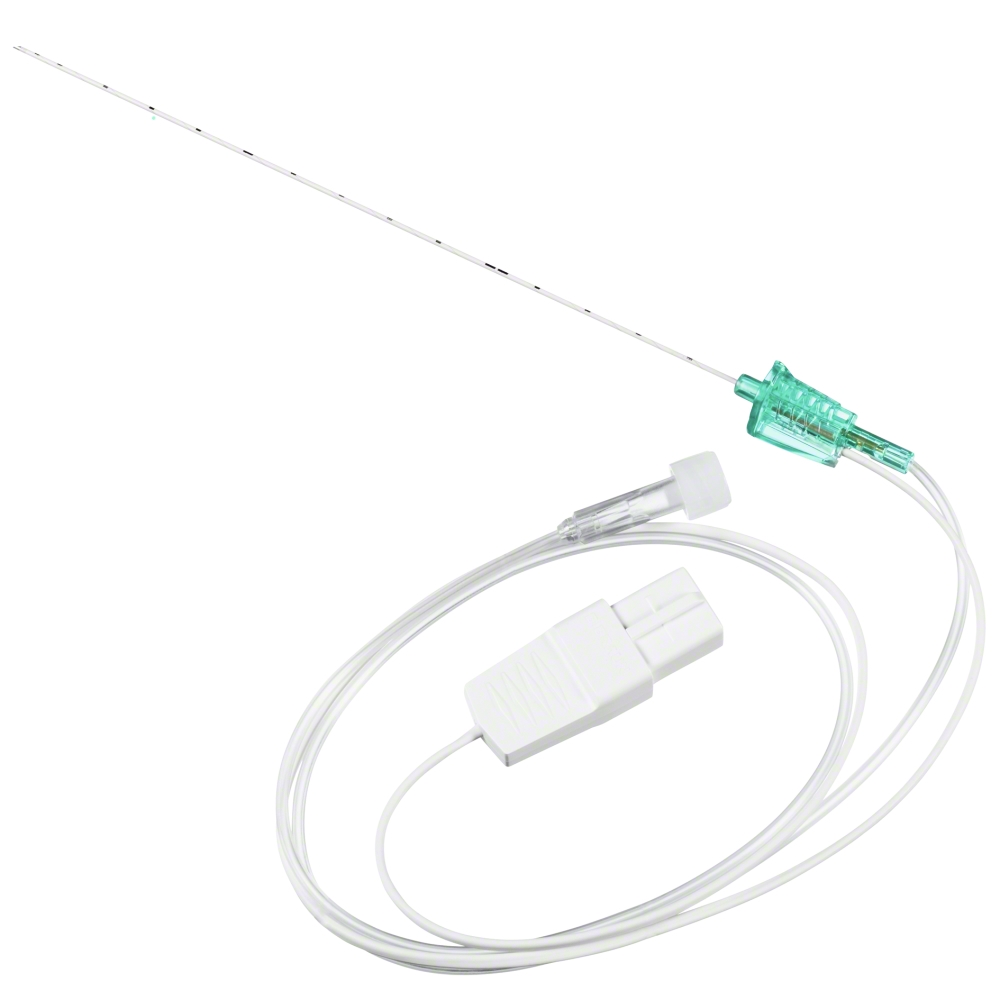

Für die Nutzung des Onvision® Systems benötigen Sie lediglich ein Xperius® Ultraschallgerät mit Onvision® Modul sowie eine Stimuplex® Onvision® Kanüle.

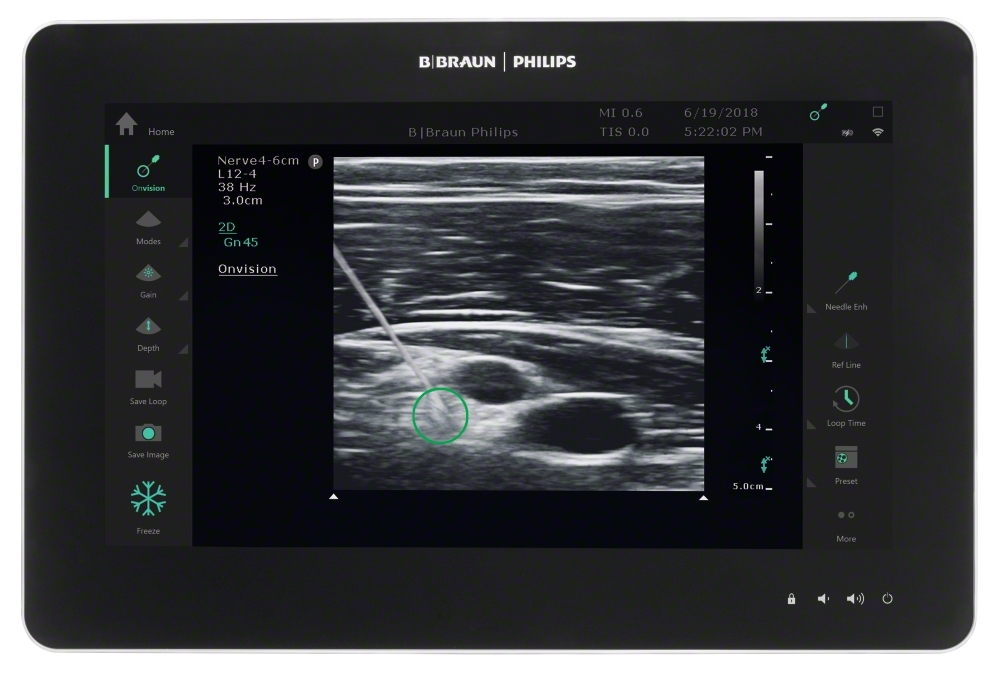

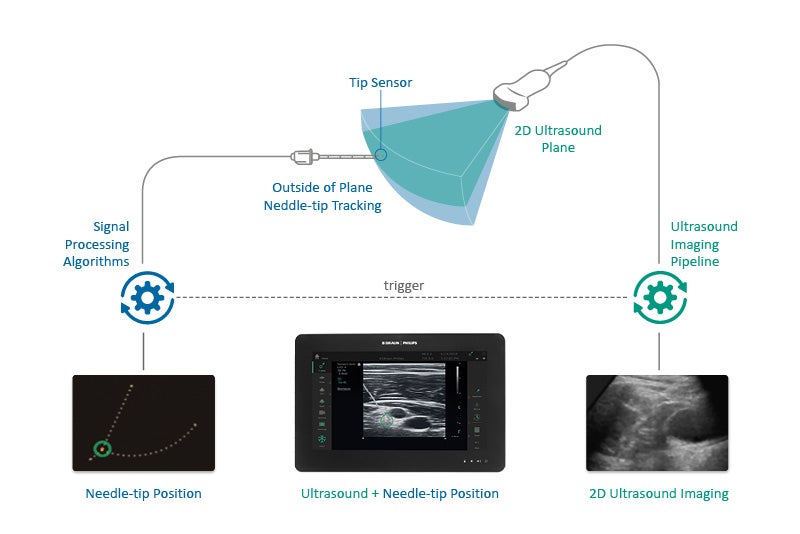

Das Xperius® Ultraschallgerät erzeugt das gewohnte 2D-Bild. Die vom Schallkopf ausgehenden Wellen werden darüber hinaus von dem auf der Kanüle aufgebrachten Chip aufgenommen und als Signal an das Onvision® Modul weitergeleitet. Dieses bestimmt mittels eines speziellen Algorithmus die genaue Lage der Kanülenspitze im Gewebe – in Form eines Kreises auf dem 2D-Bild.

Onvision® nutzt also die ins Gewebe ausgesandten Schallwellen. Dadurch ist die Technik wenig anfällig für externe Störeinflüsse - wie bspw. Handystrahlung - und funktioniert auch in tieferem Gewebe.

Technisches Prinzip

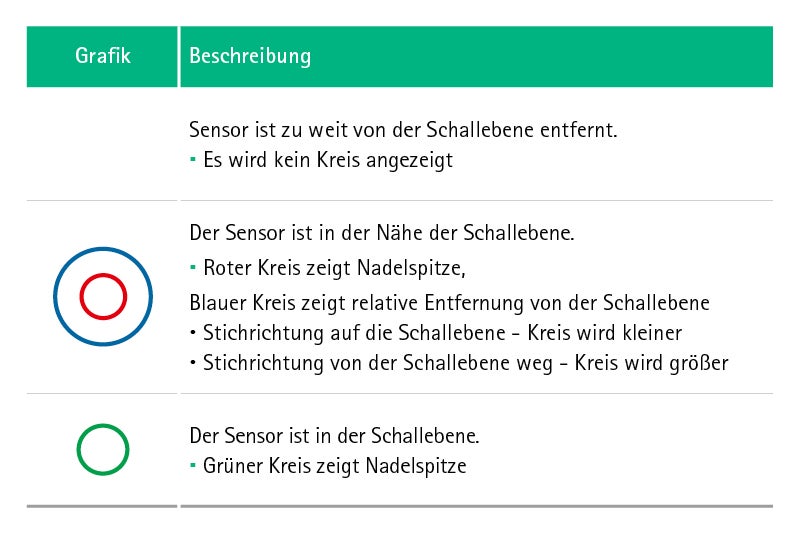

Zur optischen Erkennung der Nadelspitzenposition dient ein System von Kreisen.

Während ein kleiner Kreis die Nadelspitzenposition anzeigt, gibt der größere Kreis die relative Entfernung der Spitze zur Schallebene an. Je nachdem, ob die Spitze die Ebene erreicht hat, ist der Kreis grün (in der Schallebene) oder rot (nicht in der Schallebene).

Optisches Erkennungssystem

Funktionsweise In-Plane Technik

  • Onvision® im Einsatz bei der In-Plane Technik.

Funktionsweise Out-Of-Plane-Technik

  • Onvision® im Einsatz bei der Out-Of-Plane-Technik.

Xperius® Onvision® – Vorträge

Deutscher Anästhesiecongress 2021, B.Braun Satellitensymposium „Sharing Expertise – Praxisrelevantes aus dem Bereich der Regionalanästhesie“

Ultraschallgestützte Regionalanästhesie – „Needle Tip Tracking“ im klinischen Ausbildungskonzept
Dr. Christoph Ilies, DESA EDRA, Klinik für Anästhesiologie und operative Intensivmedizin und Schmerzmedizin, Marienhospital Stuttgart

e-ESRA 2021 B. Braun Satelliten Symposium

Onvision® Needle Tip Tracking  and the effect on learning curves for novices and advanced practitioners
Prof Graeme McLeod, NHS Tayside & Honorary Professor of Anaesthesia, University of Dundee School of Medicine, Scotland



Euroanaesthesia 2020, B. Braun Satellitensymposium „ONVISION® NEEDLE TIP TRACKING – first studies and clinical insights”

Peripheral Nerve Blocks – Safety and Proficiency in the era of Ultrasound
Dr. Eric Albrecht (Chair) – Lausanne University Hospital (CHUV), Switzerland

Onvision Needle Tip Tracking - Horizon 2020 Research and Innovation
Dr. Axel Sauter – Oslo University Hospital, Norway

Onvision use cases and insights from clinical practice
Prof. Paul Kessler – Frankfurt University Hospital, Germany

Xperius® Onvision® – Publikationen

Kåsine T et al. Needle tip tracking for ultrasound‐guided peripheral nerve block procedures — An observer blinded, randomised, controlled, crossover study on a phantom model. Acta Anaesthesiol Scand. 2019;00:1–8

The new NTT technology significantly reduced the procedure time and the number of hand movements for ultrasound‐guided out‐of‐plane PNB procedures.
Link zur Studie

Kåsine T et al. The effect of needle tip tracking on procedural time of ultrasound-guided lumbar plexus block: a randomised controlled trial. Anaesthesia. 2020 Jan;75(1):72-79.
Easier block performance and reduced procedure time support the use of NTT in clinical practice.
Link zur Studie

G. A. McLeod et al. An initial evaluation of the effect of a novel regional block needle with tip-tracking technology on the novice performance of cadaveric ultrasound-guided sciatic nerve block.
The study shows that Onvision helps novices to raise their level of proficiency when performing blocks by improving needling tasks and reducing errors.
Link zur Studie

G. A. McLeod et al. The effect of an ultrasound‐activated needle tip tracker needle on the performance of sciatic nerve block on a soft embalmed Thiel cadaver. The study could confirm the results from the pilot study. Onvision increases the number of needling steps performed correctly and reduces the number of errors. Also self-confidence score improved.
Link zur Studie
